三星變頻滾筒洗衣機主板知識記錄
發布時間：2024-03-10   作者:admin   文章來源:未知   點擊次數：

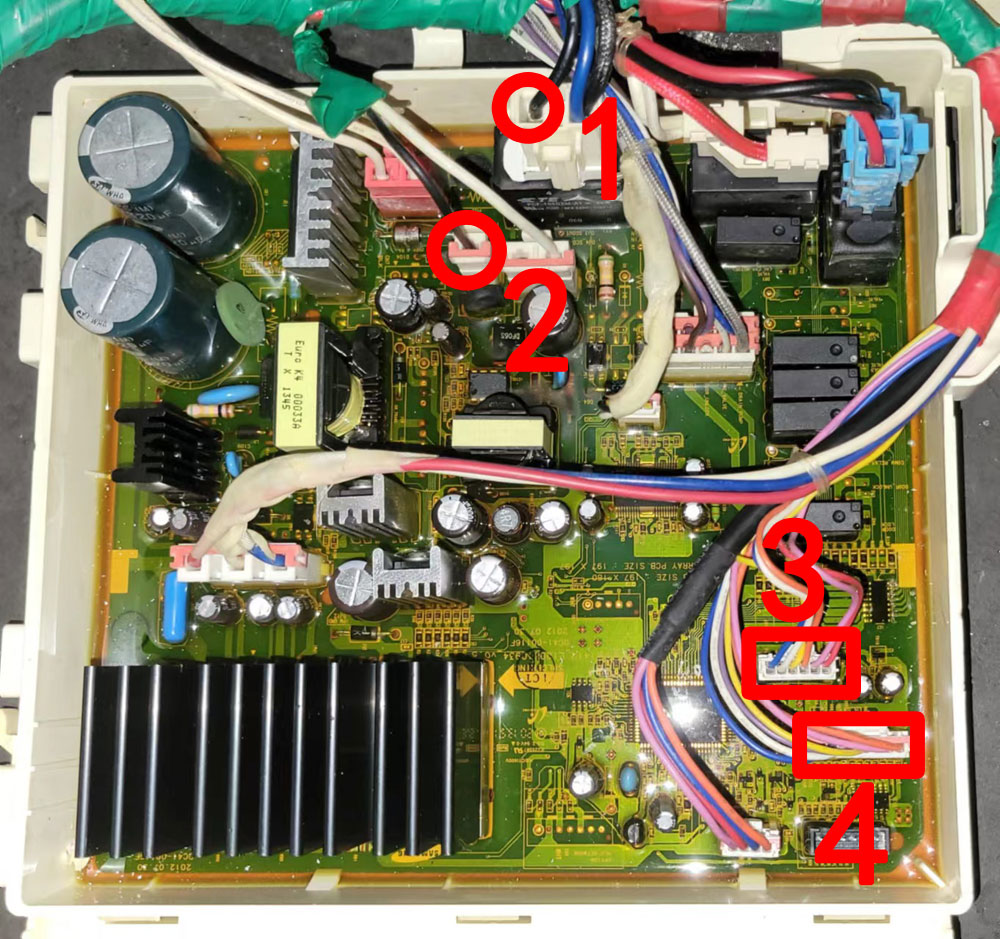

三星滾筒洗衣機WD8704REG主板，上圖中紅色標識的插頭1的黑線與插頭2為交流輸入；插頭3連接顯示板，其中右邊起第1根紅色線是15V供電；第2根粉紅色線是GND地線；第3根橙色線是5V待機供電；第4根黃色線是連接到顯示板的電源開關按鍵，正常時5V電壓，按下電源按鍵時5V變為0V，紅色標識1插頭的繼電器吸合，輸出15V供電；第5、6根白線與藍線是主板與顯示板之間的通訊線，測量時電壓會有變化。插頭4的線不插時、主板只要有220V交流輸入時、不按顯示板電源按鍵，主板也會有15V電壓輸出。
責任編輯:admin
