樂視X3-55型號L553L1電源板715G7179不通電/不開機/黑屏維修一例
發布時間：2022-11-14
作者:吳工
文章來源:鵬城九九原創
點擊次數：

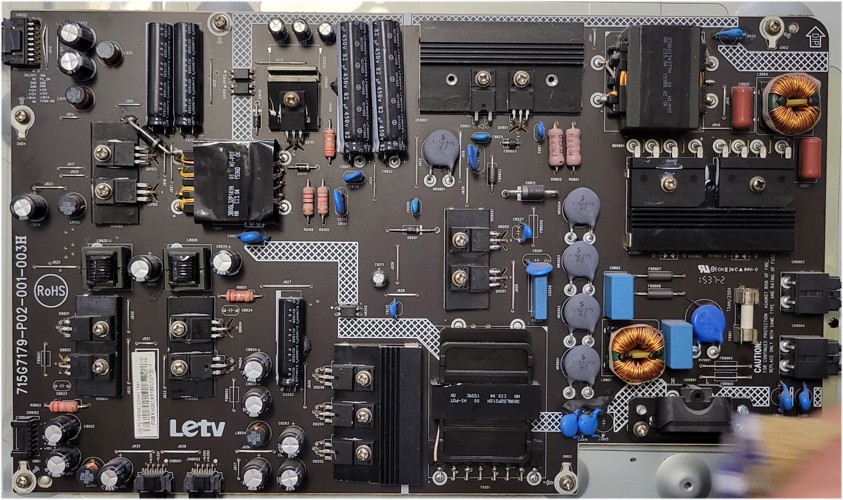

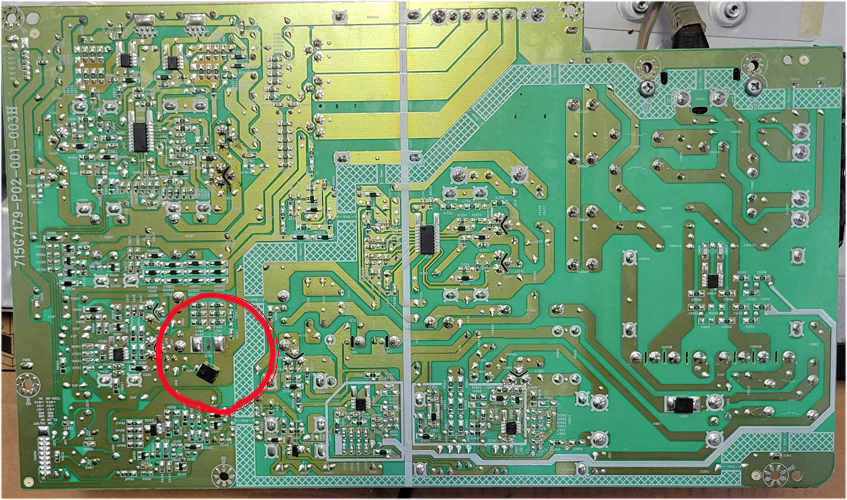

上門維修一臺樂視X3-55電視機不通電，電源指示燈不亮，電視型號L553L1。拆機檢查，電源板號715G7179，首先觀察電源板外觀和元件沒有明顯的燒壞痕跡，用萬用表測量保險絲正常導通。再通電測量大電容兩端電壓310V正常，12V、16V輸出為0 。再斷電測量12V、16V負載端有無短路情況，測量到12V輸出端時對地電阻為0Ω，明顯是12V電壓對地短路造成無電故障。為了區分是主板端還是電源板對地短路，拔掉電源板對主板的供電線再次分別測量主板12V輸入端與電源板端12V輸出端的對地電阻，主板端是正常的，電源板12V輸出端還是對地短路狀態，說明故障出現在電源板上。電源板短路就好修多了，因為這種短路95%以上是變壓器整流輸出用的肖特基二極管擊穿造成的。摘下電源板，找到12V整流輸出的二極管，位號D9116，型號SK510C，是一個5A100V的貼片肖特基管，用電烙鐵馬上把這個二極管取下來一測量，果然是它短路了，并且測量電源板其它地方也無短路現象了。找了下隨身攜帶的零件盒沒有同型號的肖特基，找了一個SR5200的插腳肖特基也可以代用，馬上焊上去，裝上電源板通電，電源指示燈亮了起來，按下開機鍵，顯示屏也亮了，電視正常開機。裝上外殼，維修完成。
責任編輯:admin
