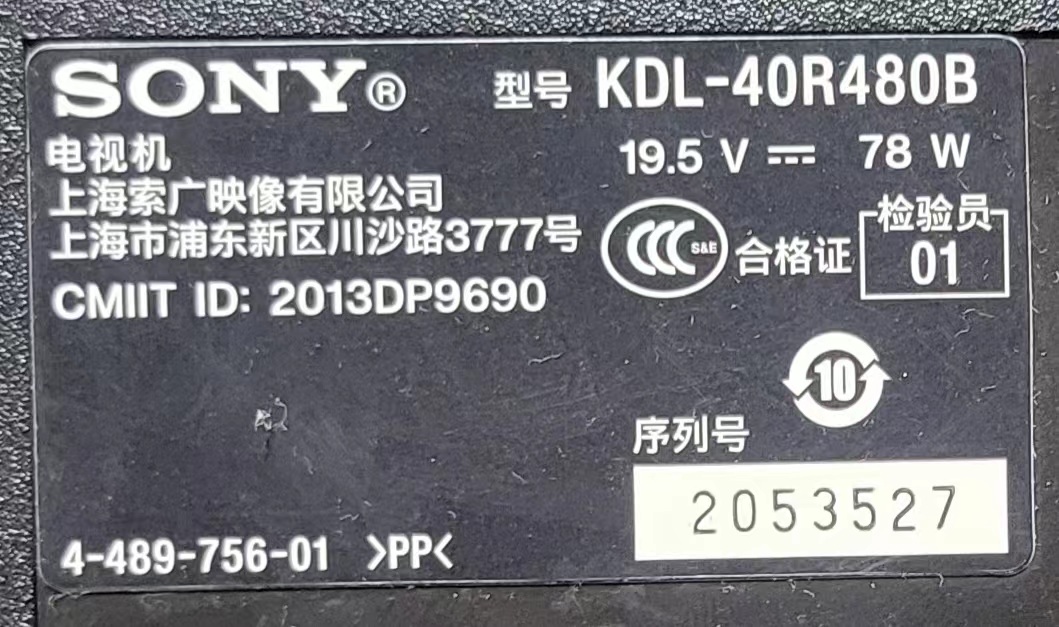

索尼KDL-40R480B電視不開機維修，主板1-889-354-13

一臺索尼KDL-40R480B電視不開機，指示紅燈閃6次。根據經驗，索尼電視紅燈閃6次是背光故障，一般是背光燈條壞的概率大。拆機檢查，首先就用LED檢測儀測試了下背光燈條，全亮，幾組背光燈條的電壓降全部在25V左右，所以基本排除LED燈條壞。此機型是外置電源盒，機器內只有一塊主板，LED背光驅動電路也包含在了主板上面。先仔細觀察了下主板電路，LED驅動部分在主板的最左側，大概由3個黑色大電感、一個貼片MOS管、一個貼片二極管、一個驅動芯片、以及外圍電路組成。通電按開機按鍵，先測輸入供電19.5V正常，再測量LED驅動電壓輸出為0V，再測量MOS管源極也是0V。斷電用萬用表檢測發現驅動電路的保險電阻已燒掉了，貼片二極管負極對地短路了，二極管正極并沒有對了短路、MOS管也沒有對地短路。仔細觀察電路，應該是二極管負極之后的電子零件對地短路了，而二極管負極之后的電子零件只剩下七八個濾波電容了，先排除電解電容短路吧，因為太少見了，見得最多就是貼片電容喜歡短路了，數了下總共有7個貼片電容，只能一個個拆下來測量了，先從好拆的貼片電容拆起，MOS管左邊第一個比較好拆，用風槍拆下來一測量，果然就量它短路了，再把主板裝機通電測試，屏幕就亮起來了，換上一個同樣的電容，裝好機器維修完畢。
