微鯨電視W550（型號WTV55K1X）自動關機，黑屏無聲維修一例
發布時間：2022-09-02
作者:吳工
文章來源:鵬城九九原創
點擊次數：
今天用戶報修一臺微鯨電視W550（型號WTV55K1X)，也是做維修來第一次遇到微鯨電視，用戶反應開機十幾分鐘到半個小時左右會黑屏，問了詳細情況，說是黑屏后也沒有聲音、電源指示燈也不亮，并且黑屏后馬上重新開機也開不起來，但過個十幾分鐘后再重新開機又可以開起來。初步判斷是電路板有零件熱穩定性不好導致。

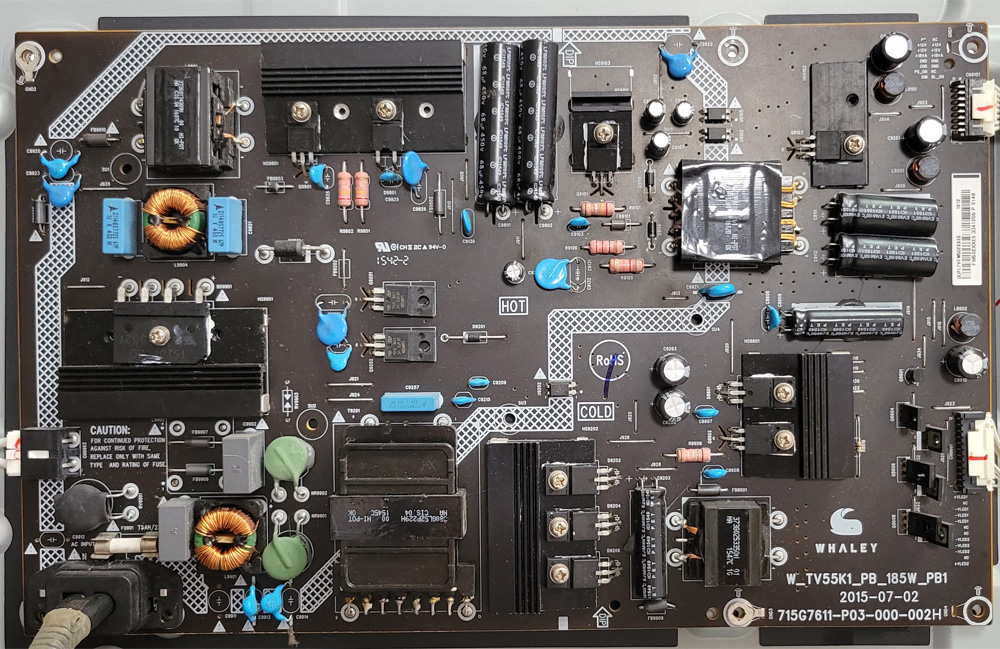

上門試機，開機試了二十分鐘也沒有見到黑屏現象，不出故障就真不好判斷是哪里的問題。還是拆機檢查一下吧，電源板上標示出來的12V、18V供電測量了是正常的。但是用熱風筒朝電源板、主板分別吹了幾分鐘后，果然黑屏了。故障出來了就好辦了，再次用萬用表測量電源板的供電，12V給主板的供電正常、主板反饋的開機控制電壓PS_ON有4.5V、背光開啟控制電壓BL_ON有4.5V，這幾個關鍵電壓都是正常的，但是測量到給背光電路供電和給主板伴音功放電路供電的18V為0V，馬上斷電測量18V供電也無短路現象，很明顯，確定是電源板有故障了，而且故障范圍大概縮小到了18V供電電路。
但是這還不行，故障范圍還是太大了，再次開機用熱風筒吹熱電源板讓電視黑屏，這次測量了450V大電容，電壓馬上下降到了320V，這可以判斷兩種可能性，一種就是有可能是PFC電路出故障不夠400V電壓而導致18V供電電路不能啟動，另一種可能就是PFC電路與18V供電電路應該有一路共同的開啟電壓不正常導致這兩個電路同時沒有啟動。

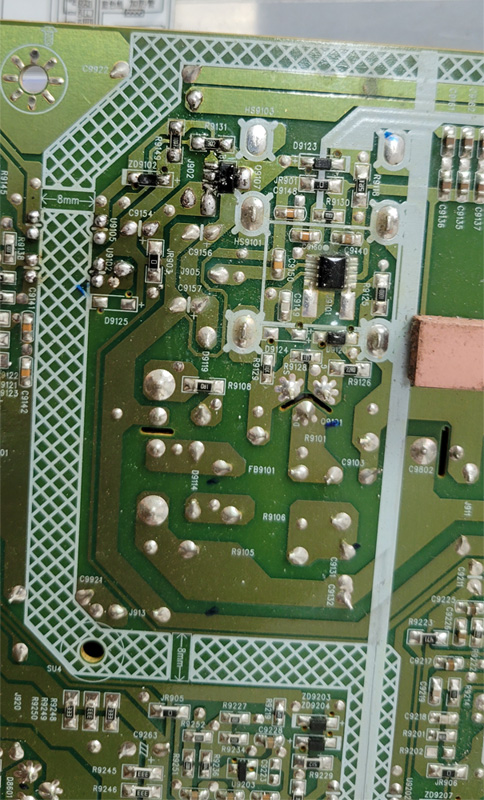

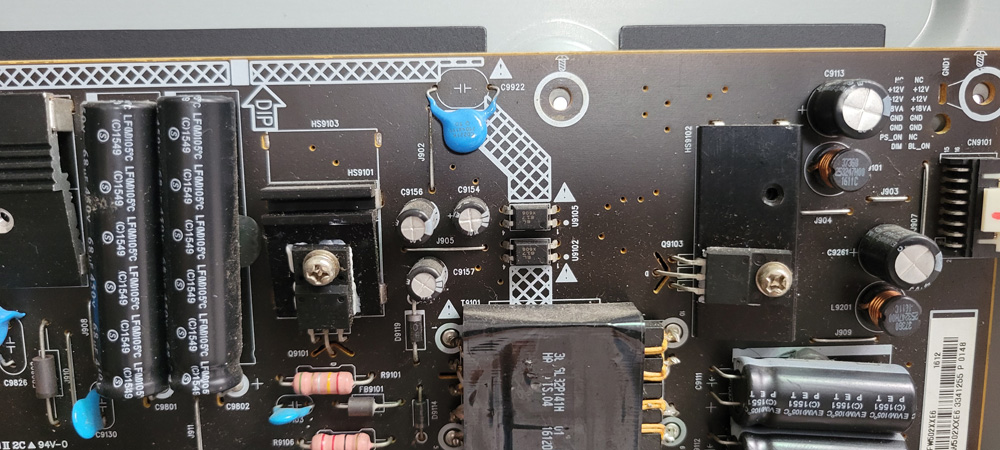

隨后仔細觀察電路，找到一個好的測量點 導線J902，它正是這兩個電路的開啟電壓。黑屏后測量 J902，電壓果然為0，經驗告訴我正常時至少有十幾伏電壓的。摘板仔細分析這個電壓來源，這個電壓是由 位號Q9107三極管控制，而這個三極管基極又經過了位號R9149的電阻、位號ZD9102的穩壓管、位號U9105的光耦控制，黑屏后再次測量三極管的這路基極控制電壓也是0V，故障范圍基本就縮小到了這4個小元件。由于是受熱后才出故障，還是經驗告訴我，最有可能性的就是這個穩壓二極受熱后擊穿短路拉低了這個三極管基極電壓。馬上拆掉這個穩壓管再次開機用熱風筒加熱電源板，加熱了好幾分鐘也不黑屏了，于是重新找一個20V穩壓管焊上去，裝好機器大功告成。試機了半小時沒有黑屏了，又經過用戶幾天使用再也沒有反饋過有黑屏現象了。。
